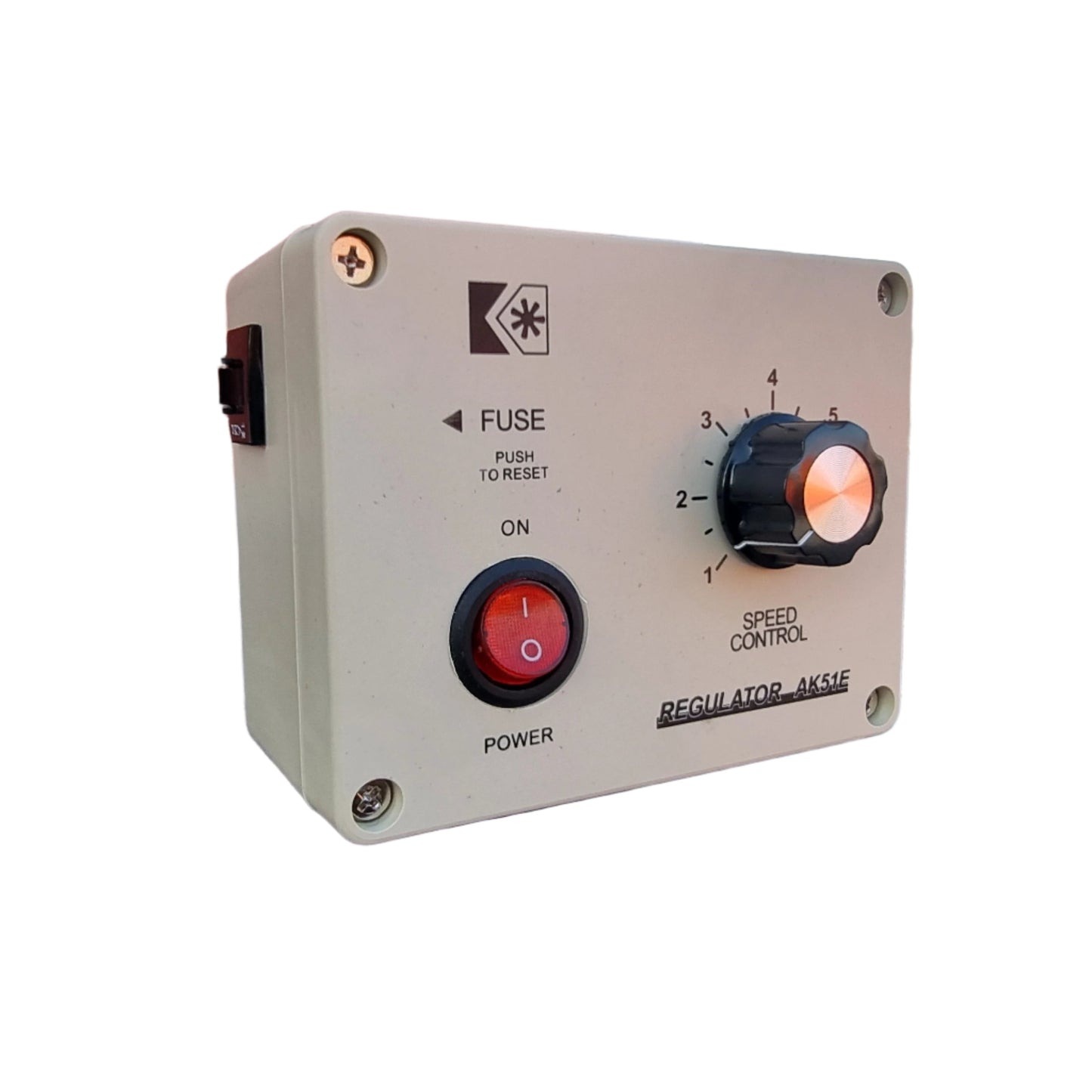

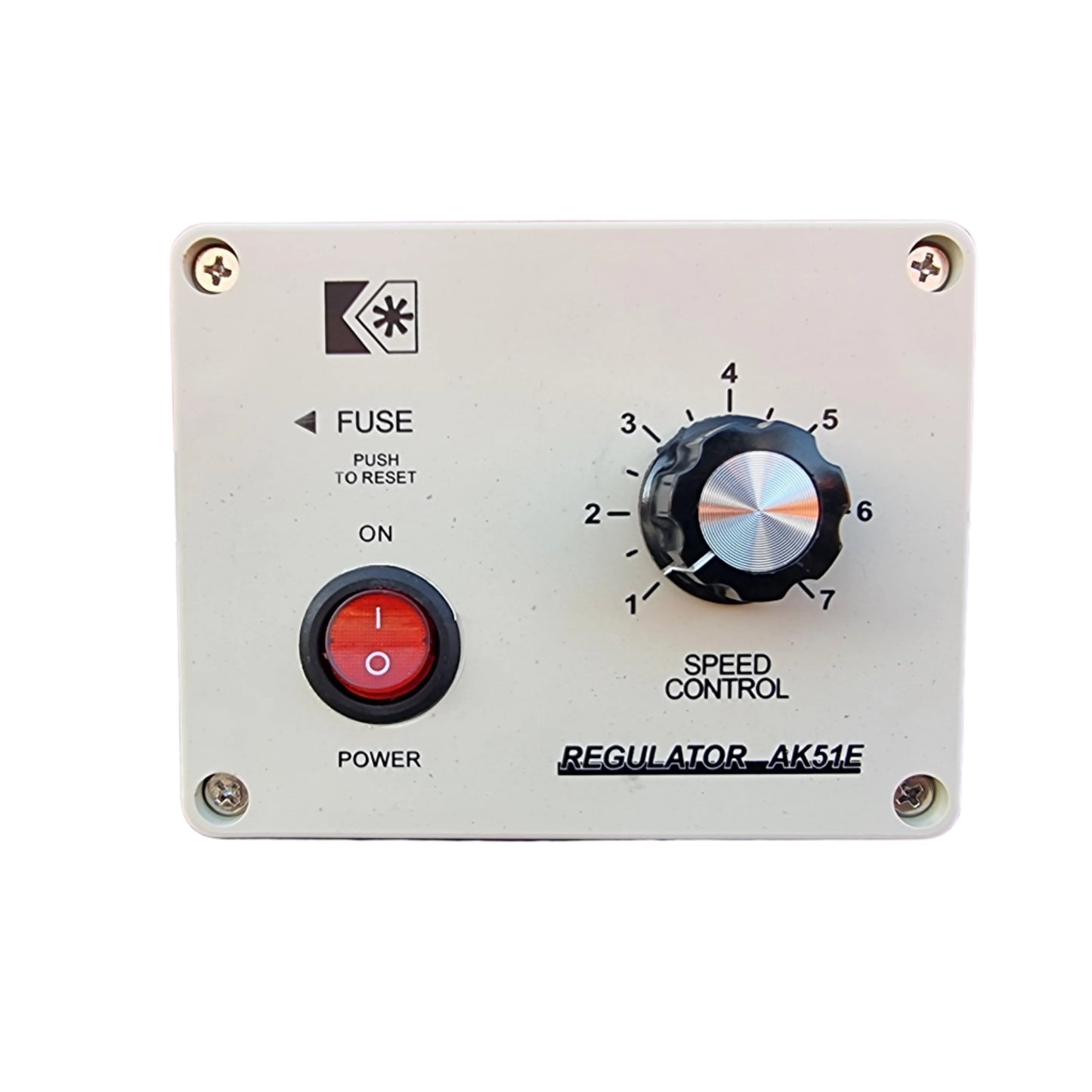

Regulator brzine REB-E 5000C AK51E

(Reostat) Kontroler brzine REB-E 5000C AK51E

Zamena za Jakka rem-10.

REGULATOR MOTORA VENTILATORA REB-5000C
Uređaj je napravljen za regulisanje snage motora ventilatora do 1,5 HP
Ima termičku zaštitu pa u slučaju prekida rada ponovo se uključuje putem
dugmeta reset.
Postavljanje:
Označite na zidu mesta gde cete postaviti regulator. Uređaj treba da bude
postavljen u zatvorenom prostoru gde nema previše vlage ili vodene pare,
Takođe, u blizini regulatora ne sme biti uredaja koji stvaraju prekomernu
toplotu.
Uređaj treba postaviti van domašaja osoba koje nisu upućene u njegovo
korišćenje.
Povezivanje:
1. Isključite glavni prekidač napajanja reostata
2. Uklonite prednji poklopac (1).
3. Ogolite kabl, uklonite izolaciju dužine do 3-4 mm.
4. Pošto provučemo kablove kroz uvodnik povezujemo napajanje sa tri leve
kleme (IN) i motor sa tri desne (OUT) sa fazom (L) nulom (N) i uzemljenjem
(G) na obeleženim mestima.
5.Uključite prekidač za napajanje regulatora
6. Podesite prekidač regulatora na ON.
7. Postavljate veliko klizno dugme za regulaciju (A) položaj skroz levo - minimum, a
srafcigerom podešavate preko malog regulatora (B,5). Postojece podešavanje je na
30% obrtaja - za HP motore minimum 60% obrtaja 160V. Zatim, pomoću kliznog
dugmeta za regulaciju (A) kontrolišete ponašanje motora od najmanjeg do najvećeg
broja obrtaja
8. Isključujemo glavni prekidač, raćamo nazad zaštitni poklopac, i regulator je
spreman za upotrebu.
PAŽNJAI! Povezivanje uzemljenja a regulatorom je neophodno!
ZABRANJENO!!! Instaliranje i povezivanje reostata da vrši osoba koja nije
tehničko lice
